更多>>晶振沒有足夠的輸出波形振幅系統無法正常工作的問題
來源：http://m.rxwanggebu.com 作者：康比電子 2018年09月11
電子產品是以電能為工作基礎的相關產品，主要包括：手表、智能手機、電話、電視機、影碟機、錄像機、攝錄機、收音機、收錄機、組合音箱、激光唱機、電腦、移動通信產品等。因早期產品主要以電子管為基礎原件故名電子產品,也既是由電子元件制作而成的產品,電子元件有晶振,電容,電阻,二極管,集成電路等,從而使電子產品向著高效能低消耗、高精度、高穩定、智能化的方向發展。
因為石英晶振是電子產品必備的一款電子元件,因此在生產過程中難免會遇到各種問題的出現,下面就由康比電子簡述一下由于晶振沒有足夠的輸出波形振幅，系統無法正常工作的問題。
1-1。
請使用示波器或頻率計測量來自晶體兩端的信號，如果頻率不在規格范圍內且輸出波形幅度不夠（例如，超過+/-200ppm），請按照步驟操作1-3到步驟1-5。
1-2。
電容與頻率的公式如下：
FL = FR *（1 + C1 / 2 *（C0 + CL））其中

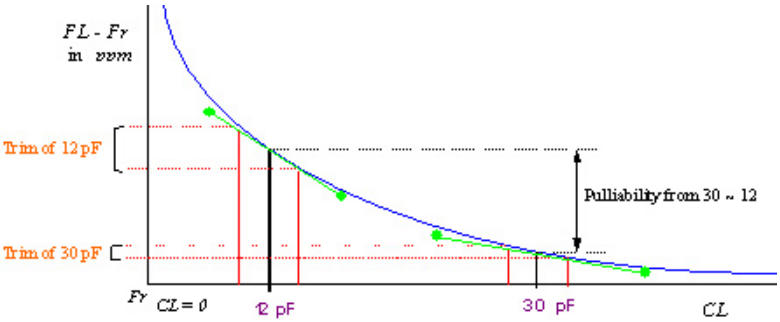

該曲線表示電容變化與頻率變化的變化（頻率可變性）：
如果頻率計測量的頻率高于目標頻率，我們應該增加電容值（CL，或Cd和Cg）以降低頻率到目標頻率，反之亦然。
調整頻率后，請檢查波形幅度是否有所改善。如果它得到改進，則表明電路的原始設計沒有調整到晶體的最佳諧振點。調整諧振點后，貼片晶振應正常工作。
1-3。
如果波形幅度沒有改善，即使頻率幾乎接近目標頻率，我們可以使用以下三種方法改進它：
方法1： 降低外部電容（Cd和Cg）的值，采用負載電容（CL）較低的晶振。
方法2： 采用電阻較低的晶體（Rr）。
方法3： 使用不等的Cd和Cg值的設計。
我們可以增加Cd（Xout）的負載電容并降低Cg（Xin）的負載電容，以提高來自Xin的波形幅度輸出，這將用于其后端電路。
我們建議您使用上述方法來節省成本并確保安全。
1-4。
請使用頻率計來測量晶體，以確保在波形幅度得到改善后，調整后的頻率仍符合原始規格。如果頻率不符合規格，請根據您的目標頻率采用具有合適CL值的晶體。
1-5。
如果頻率遠高于目標頻率，請采用CL較低的晶振，反之亦然。
因為石英晶振是電子產品必備的一款電子元件,因此在生產過程中難免會遇到各種問題的出現,下面就由康比電子簡述一下由于晶振沒有足夠的輸出波形振幅，系統無法正常工作的問題。
1-1。
請使用示波器或頻率計測量來自晶體兩端的信號，如果頻率不在規格范圍內且輸出波形幅度不夠（例如，超過+/-200ppm），請按照步驟操作1-3到步驟1-5。
1-2。
電容與頻率的公式如下：
FL = FR *（1 + C1 / 2 *（C0 + CL））其中該曲線表示電容變化與頻率變化的變化（頻率可變性）：
如果頻率計測量的頻率高于目標頻率，我們應該增加電容值（CL，或Cd和Cg）以降低頻率到目標頻率，反之亦然。
調整頻率后，請檢查波形幅度是否有所改善。如果它得到改進，則表明電路的原始設計沒有調整到晶體的最佳諧振點。調整諧振點后，貼片晶振應正常工作。
1-3。
如果波形幅度沒有改善，即使頻率幾乎接近目標頻率，我們可以使用以下三種方法改進它：
方法1： 降低外部電容（Cd和Cg）的值，采用負載電容（CL）較低的晶振。
方法2： 采用電阻較低的晶體（Rr）。
方法3： 使用不等的Cd和Cg值的設計。
我們可以增加Cd（Xout）的負載電容并降低Cg（Xin）的負載電容，以提高來自Xin的波形幅度輸出，這將用于其后端電路。
我們建議您使用上述方法來節省成本并確保安全。
1-4。
請使用頻率計來測量晶體，以確保在波形幅度得到改善后，調整后的頻率仍符合原始規格。如果頻率不符合規格，請根據您的目標頻率采用具有合適CL值的晶體。
1-5。
如果頻率遠高于目標頻率，請采用CL較低的晶振，反之亦然。
