首頁進口晶振有源晶振DSA535SG,KDS壓控溫補振蕩器,航空晶振,1XTQ20000EEA

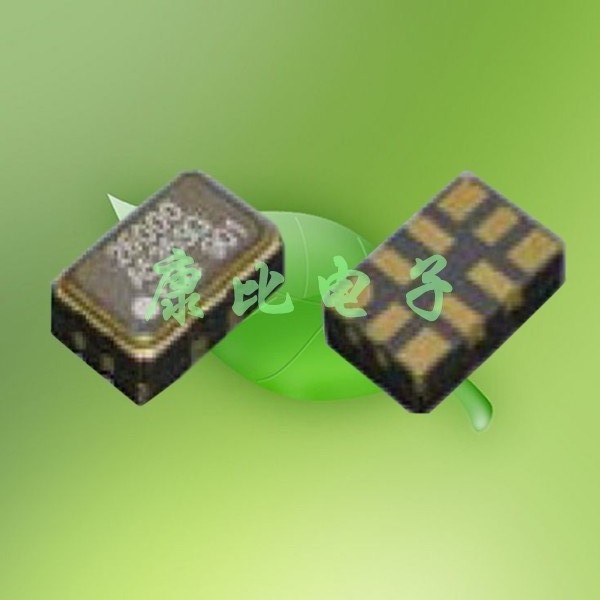

有源晶振DSA535SG,KDS壓控溫補振蕩器,航空晶振,1XTQ20000EEA

產品型號：90412846
頻率：10~40MHZ

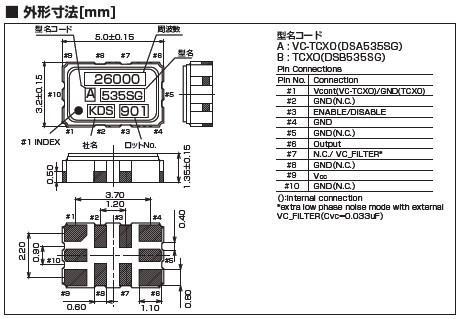

尺寸：5.0*3.2mm,詳解請瀏覽PDF
產品介紹：溫度穩定性：0.5 PPM?2.0 PPM,“1XTQ20000EEA”,作溫度范圍：-30度?85度,源電壓：1.8伏?3.3伏,電壓控制功能,振動頻率：16.367667兆赫|16.8兆赫|19.2兆赫|20兆赫...

有源晶振DSA535SG,VC-TCXO壓控溫補振蕩器,航空晶振壓控溫補晶體系列,“1XTQ20000EEA”,VC-TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內.

料號	DSA535SG
頻率范圍	10~40MHZ
負載電容	7pf 8pf 9pf 10pf 12pf 20pf
勵振ベ	10μW (200μW max.)
周波數偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波數溫度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存溫度范圍	ー40～150℃
信頼性仕様	AEC-Q200
電壓	1.8V 2.5V 3.3V 5V

公稱頻率及容許誤差( Nominal Frequency and Tolerance )
在正確的振蕩線路匹配下, “1XTQ20000EEA”,從振蕩線路輸出的頻率, 稱之為“公稱頻率( nominal frequency )”. 頻率單位一般是以兆赫( megahertz, MHz) 或仟赫(Kilohertz, KHz)表示.
實際的批量生產及振蕩線路應用上, 產品在室溫環境(25^oC)中都會有一些相對于中心頻率的頻率散布誤差. 這類型的頻率容許誤差的最大散布值,一般是以ppm ( parts per million )或% ( percent ) 來表示.

1959大和喀左長谷川在神戶市成立加工電子零件和石英晶體.
1965開始批量生產的晶體諧振器零件.
1970東京辦事處.
1974建川廠（現涼廠）最高可能的大規模生產在世界人造石英晶體.
1981建立大真空（香港）公司開始提供音叉型石英晶體諧振器的香港和中國市場.
1987開名古屋辦事處.開始的溫度補償晶體振蕩器（TCXO）生產和電壓控制晶體振蕩器（VCXO）.
1993建立了天津該公司開始音叉型石英晶體諧振器的海外生產.
1998（獲得QS9000質量標準/汽車質量保證管理體系.）
2001擴大生產規模天津該公司地板
2010建立大真空（泰國）有限公司
2013東京證券交易所上市第一節.
大真空電子立基日本,在美國與中國大陸均設有生產據點,營業與銷售據點包括日本、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.大真空電子多年來致力于研發創新,部分核心技術是日本業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發, 以成為全球石英頻控元件領導者之目標邁進.

為追求生產綠色產品之目標,“1XTQ20000EEA”,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「大真空電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
