石英晶振使用在各行各業的領域當中,要成就一個合格的成品有多種步驟，今天康比電子給大家論述的是有關的彈性剛度常數
以下計算要應用的彈性剛度常數如下:

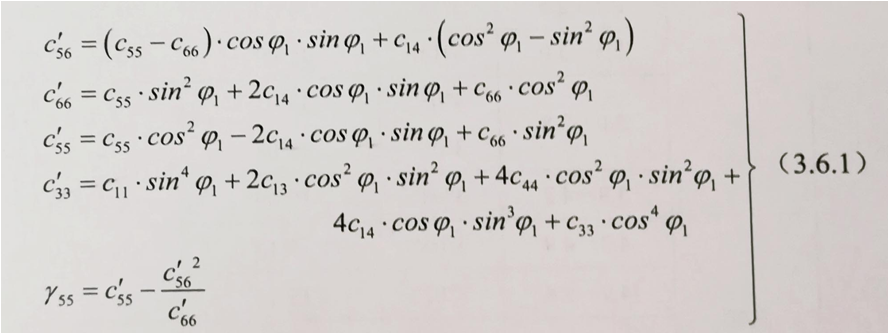

.png)
貝赫曼( R·Bechmann)給出開路、短路彈性剛度常數如下
CijD （開路） CijE （短路）
C55=57.98×109N/m2 C55=57.93×109N/m2
C14=-18.09×109N/m2 C1=-17.91×109N/m
C66=40.626×109N/m2 C66=39.88×109N/m2
C11=87.468×109N/m2 C11=86.74×109N/m2
C12=6.244×109N/m2 C12=6.99×109N/m2
C13=11.91×109N/m2 C13=11.91×109N/m2
C33=107.2×109N/m2 C33=107.1×109N/m2
C44=C55 C14=C65
說明：
(1) 若測量電路的電阻遠小于石英晶振片的電阻，則可以近似地認為外電路處于短路狀態，這時電極面上沒有電荷積累。所以石英片內的電場強度E=0(或常數)，這樣的電學邊界條件稱為短路條件，在該條件測得的彈性常數叫短路彈性常數如cijE或sijE
(2) 若測量電路的電阻遠大貼片晶振晶片的電阻，則可以近似地認為外電路處于開路狀態，這時電極面上的自由電荷保持不變即電位移D=0(或常數)，這樣的電學邊界條件稱為開路條件，在該條件測得的彈性常數叫開路彈性常數如CijD或SijD
三、切角的選擇
長條片切角是根據工作溫度范圍、溫度頻差及其頻率來選取的，具體的可參照表3.6.1初步確定設計十中心角。切角誤差根據表3.2.2選取。

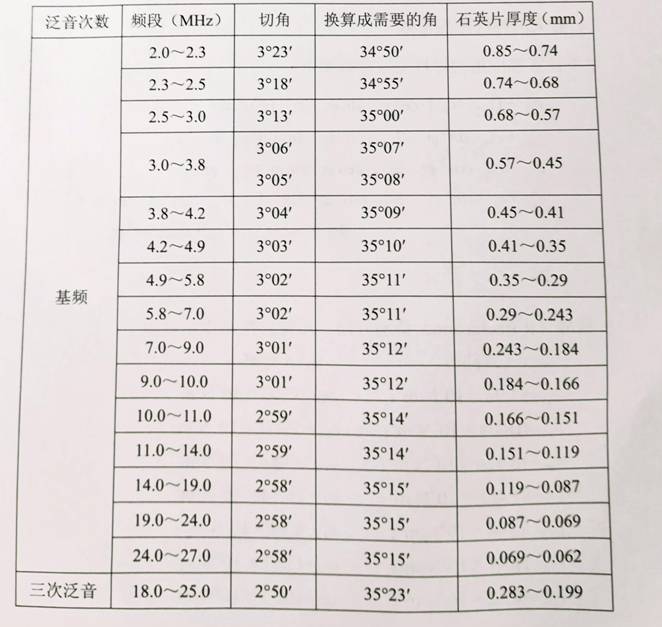

表3.6.1各頻段石英晶振晶片切角及換算成所需角度表
.png)
以下計算要應用的彈性剛度常數如下:
貝赫曼( R·Bechmann)給出開路、短路彈性剛度常數如下
CijD （開路） CijE （短路）
C55=57.98×109N/m2 C55=57.93×109N/m2
C14=-18.09×109N/m2 C1=-17.91×109N/m
C66=40.626×109N/m2 C66=39.88×109N/m2
C11=87.468×109N/m2 C11=86.74×109N/m2
C12=6.244×109N/m2 C12=6.99×109N/m2
C13=11.91×109N/m2 C13=11.91×109N/m2
C33=107.2×109N/m2 C33=107.1×109N/m2
C44=C55 C14=C65
說明：
(1) 若測量電路的電阻遠小于石英晶振片的電阻，則可以近似地認為外電路處于短路狀態，這時電極面上沒有電荷積累。所以石英片內的電場強度E=0(或常數)，這樣的電學邊界條件稱為短路條件，在該條件測得的彈性常數叫短路彈性常數如cijE或sijE
(2) 若測量電路的電阻遠大貼片晶振晶片的電阻，則可以近似地認為外電路處于開路狀態，這時電極面上的自由電荷保持不變即電位移D=0(或常數)，這樣的電學邊界條件稱為開路條件，在該條件測得的彈性常數叫開路彈性常數如CijD或SijD
三、切角的選擇
長條片切角是根據工作溫度范圍、溫度頻差及其頻率來選取的，具體的可參照表3.6.1初步確定設計十中心角。切角誤差根據表3.2.2選取。
表3.6.1各頻段石英晶振晶片切角及換算成所需角度表
